Medidor de Consumo de Energia Trifásico Tetrapolar 3PN

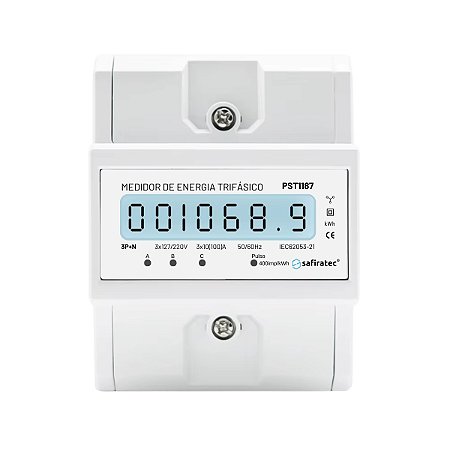

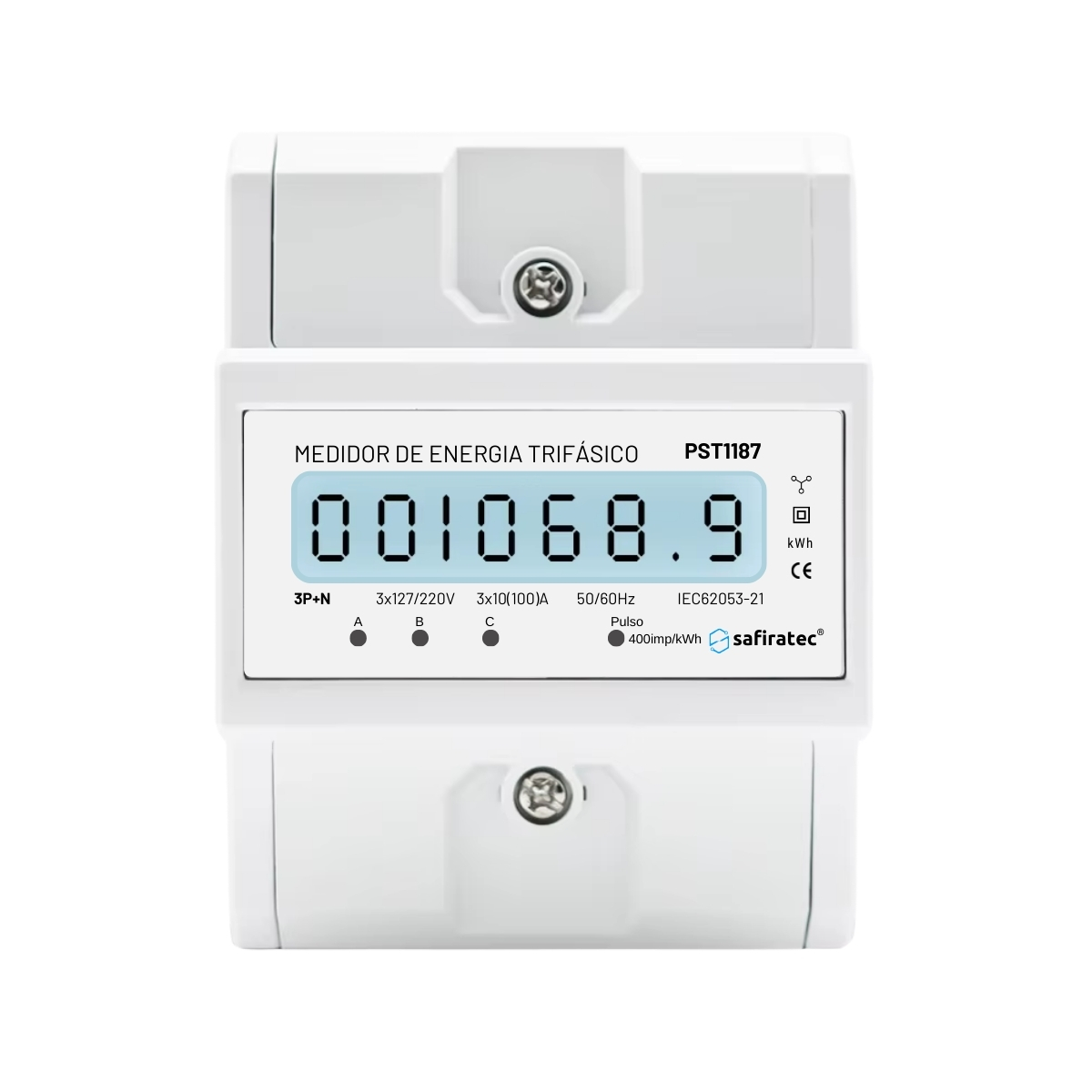

MEDIDOR DE ENERGIA TETRAPOLAR SAFIRATEC 1187

O Medidor de Energia Safiratec 1187 foi desenvolvido para o monitoramento do consumo de energia elétrica em instalações de baixa tensão. Com ligação tetrapolar, para três fases e neutro, permite acompanhar os principais parâmetros elétricos da instalação de forma prática e centralizada.

Seu display LCD oferece leitura clara do consumo acumulado de energia ativa, além das informações de tensão, corrente e potência ativa das fases. É indicado para quadros elétricos residenciais, comerciais e industriais, sistemas de submedição, condomínios e aplicações de controle interno de consumo.

PRINCIPAIS BENEFÍCIOS

• Medição de energia ativa acumulada em kWh;

• Monitoramento de tensão em cada fase;

• Monitoramento de corrente em cada fase;

• Indicação da potência ativa;

• Compatível com redes monofásicas, bifásicas e trifásicas com neutro, conforme o esquema de ligação;

• Ligação direta para corrente de até 100 A por fase;

• Display LCD de fácil visualização;

• Saída de pulsos para integração com contador externo ou realização de testes;

• Instalação compacta em trilho DIN de 35 mm;

• Garantia Safiratec de 12 meses contra defeitos de fabricação.

VERSÕES DISPONÍVEIS

• Safiratec 1187A: tensão 3 x 127/220 V;

• Safiratec 1187B: tensão 3 x 220/380 V.

Verifique a tensão da rede e selecione a versão correta antes da compra.

RECURSOS DE MEDIÇÃO

• Tensão das fases Ua, Ub e Uc;

• Corrente das fases Ia, Ib e Ic;

• Potência ativa das fases Pa, Pb e Pc;

• Consumo acumulado de energia ativa em kWh.

ESPECIFICAÇÕES TÉCNICAS

• Marca: Safiratec;

• Modelo: 1187;

• Tipo: medidor de energia tetrapolar;

• Sistema: trifásico com neutro - 3P+N;

• Corrente: 3 x 10(100) A;

• Corrente máxima: 100 A por fase;

• Frequência: 50/60 Hz;

• Display: LCD com 6+1 dígitos;

• Capacidade de indicação: até 999999,9 kWh;

• Consumo próprio: inferior a 2 W / 10 VA;

• Faixa normal de tensão: 90% a 110% de Un;

• Faixa limite de tensão: 70% a 120% de Un;

• Saída auxiliar: saída de pulsos;

• Fixação: trilho DIN padrão de 35 mm;

• Grau de proteção: IP20;

• Temperatura de operação: -20 °C a +55 °C;

• Umidade relativa: até 95%, sem condensação;

• Referência técnica: IEC 62053-21.

APLICAÇÕES RECOMENDADAS

• Monitoramento de consumo em quadros de distribuição;

• Submedição de energia em residências, lojas e salas comerciais;

• Rateio interno de consumo em condomínios;

• Controle energético de máquinas, setores e instalações industriais;

• Acompanhamento de circuitos monofásicos, bifásicos ou trifásicos com neutro;

• Sistemas internos de gestão e redução do consumo de energia.

CONTEÚDO DA EMBALAGEM

• 1 Medidor de Energia Tetrapolar Safiratec 1187;

• 1 Manual de instalação e operação.

INFORMAÇÕES IMPORTANTES

A instalação deve ser realizada exclusivamente por profissional eletricista qualificado, com o circuito completamente desenergizado. Toda a fiação deve estar conectada, apertada e devidamente isolada antes da energização.

Por possuir proteção IP20, o medidor deve ser instalado no interior de um quadro, painel ou invólucro adequado, protegido contra água, poeira excessiva e contato acidental com os terminais energizados.

Em instalações monofásicas, deve ser seguido o esquema específico do manual, incluindo o jumper obrigatório entre os terminais indicados. Não realize a ligação sem consultar previamente o diagrama correspondente.

Produto indicado para monitoramento e submedição interna. Não substitui o medidor de faturamento instalado pela concessionária de energia.
