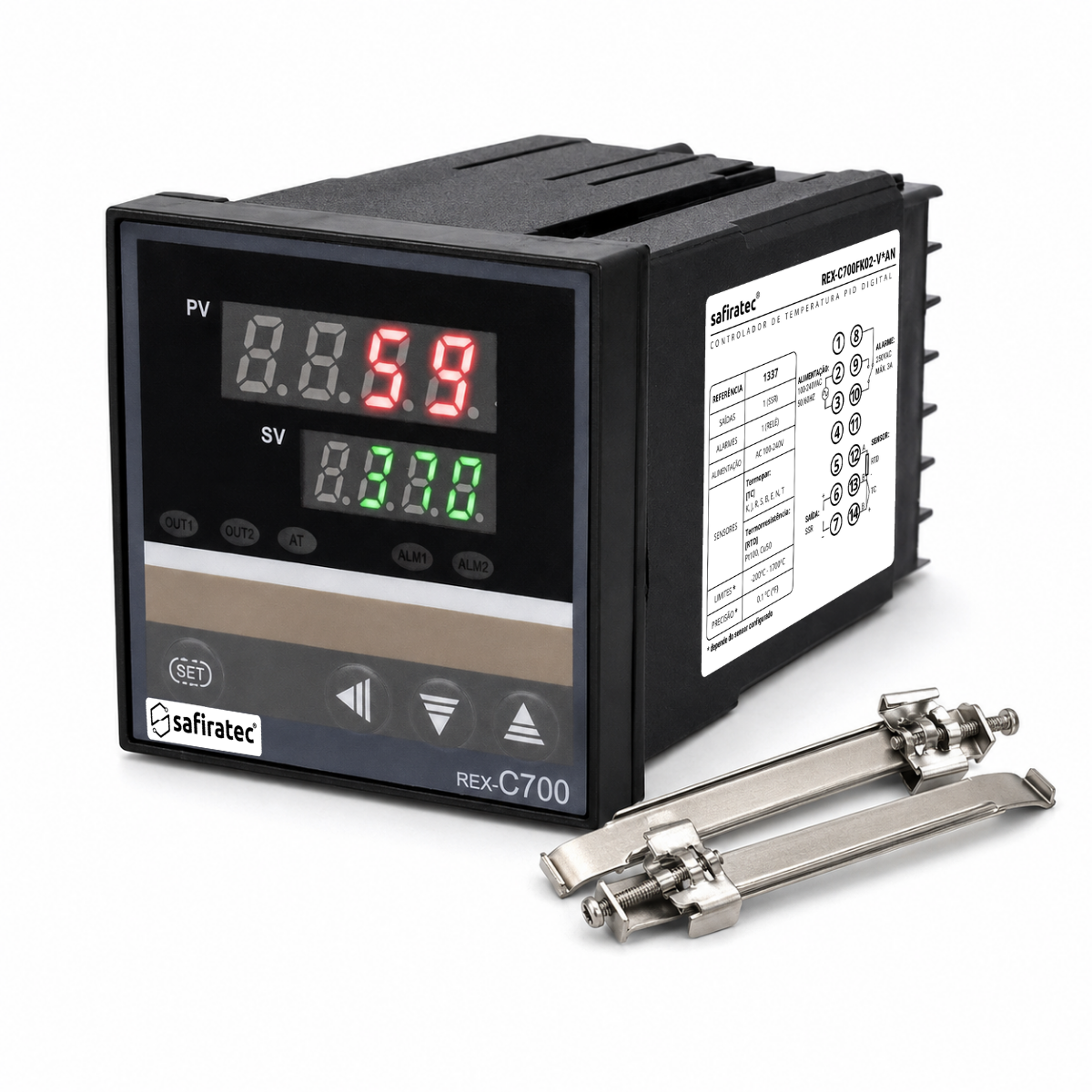

Controlador Temperatura PID Safiratec REX-C700 Saída SSR P/ Termopar K 72x72mm

CONTROLADOR DE TEMPERATURA PID REX-C700

Controle preciso de temperatura para máquinas, painéis e processos térmicos.

O REX-C700 utiliza controle PID com função de autotune, que auxilia no ajuste dos parâmetros de controle de acordo com o comportamento térmico do sistema.

Esta é a versão configurada para termopar tipo K, faixa de 0 a 400 °C e saída de pulso para acionamento de SSR externo. As configurações de limite de temperatura e tipo de sensor de entrada podem ser alteradas.

IMPORTANTE SOBRE ESTA VERSÃO

• Modelo completo: REX-C700FK02-V*AN
• Tipo de controle: PID com autotune
• Sensor configurado: termopar tipo K
• Faixa de temperatura: 0 a 400 °C
• Saída principal: pulso de tensão para SSR
• Saída de alarme: 1 saída tipo relé
• Alimentação: 100–240 VAC
• Formato frontal: 72 x 72 mm
• Recorte recomendado: 68 x 68 mm
• Profundidade aproximada: 100 mm
• Instalação: embutida em painel

COMO FUNCIONA A SAÍDA SSR

A saída principal envia um sinal de controle para um relé de estado sólido externo. O SSR realiza a comutação da resistência ou da carga de aquecimento.

Atenção: a carga não deve ser conectada diretamente à saída SSR do controlador.

O SSR deve ser dimensionado de acordo com a tensão e a corrente da carga. Dependendo da potência utilizada, também poderá ser necessário instalar o SSR em um dissipador de calor.

LEITURA E CONFIGURAÇÃO

• Visor PV para a temperatura medida
• Visor SV para a temperatura programada
• Indicador OUT(1) para a saída de controle
• Indicador AT para o processo de autotune
• Indicador ALM1 para a saída de alarme
• Teclas frontais para configuração e ajuste
• Fixação em painel com as presilhas inclusas

APLICAÇÕES

• Fornos elétricos
• Estufas de aquecimento
• Seladoras térmicas
• Resistências elétricas
• Máquinas industriais
• Painéis de automação
• Equipamentos de controle térmico

CONTEÚDO DA EMBALAGEM

• 1 controlador de temperatura REX-C700
• 2 presilhas metálicas de fixação

NÃO ACOMPANHA

• Sensor termopar tipo K
• Relé de estado sólido SSR
• Dissipador de calor
• Cabos elétricos
• Resistência de aquecimento
• Manual impresso

ANTES DE COMPRAR

• Confirme se o seu sistema utiliza termopar tipo K
• Confirme se a faixa de 0 a 400 °C atende ao processo
• Esta versão possui saída de pulso para SSR externo
• Esta não é a versão com saída principal por contato de relé
• O sensor e o SSR devem ser adquiridos separadamente

Instalação: deve ser realizada por profissional qualificado, com a alimentação desligada e utilizando dispositivos de proteção adequados.
